اگر دستگیره درب چوبی شما گیر میکند، نمیچرخد یا درست قفل نمیشود، احتمالاً مشکل از یکی از اجزای داخلی مثل شفت، مغزی، فنر یا زبانه است. شناخت دقیق ساختار داخلی دستگیره باعث میشود بتوانید سریع تشخیص دهید خرابی از کدام بخش است و آیا نیاز به تعمیر ساده دارید یا تعویض قطعه. در این راهنما ساختار داخلی دستگیره درب چوبی، نحوه عملکرد، روش باز کردن، مشکلات رایج و راهکارهای تعمیر را کامل توضیح میدهیم.
| بخش دستگیره | وظیفه اصلی | مشکلات رایج | بهترین راهحل |
|---|---|---|---|
| دسته (اهرم/گرد) | اعمال نیرو برای باز کردن درب | لق شدن، چرخش آزاد | سفتکردن پیچها یا تعویض |
| شفت مرکزی | انتقال نیرو بین دو سمت دستگیره | شکستگی یا شل شدن | تعویض یا سفتکردن پیچ فیکس |
| مغزی (Latch) | حرکت زبانه و قفل شدن | گیر کردن، زنگزدگی | سرویس یا تعویض کامل |
| زبانه قفل | نگهداشتن درب در چارچوب | گیرکردن، جمع نشدن | روغنکاری یا تعویض |
| فنر برگشت | بازگرداندن دسته به حالت اولیه | ضعیف شدن یا شکستگی | تعویض فنر یا کل مغزی |
| سیلندر | قفل با کلید | جام شدن کلید، خرابی پینها | تعویض سیلندر |
| پیچ و پلاک | نگهداری ساختار | شل شدن | سفتکردن و تنظیم تراز |
اجزای اصلی ساختار داخلی دستگیره درب چوبی
دستگیرههای درب چوبی، چه ساده باشند و چه مدرن، بهطور کلی از چند بخش اصلی تشکیل شدهاند:
| بخش | عملکرد | توضیح |
|---|---|---|

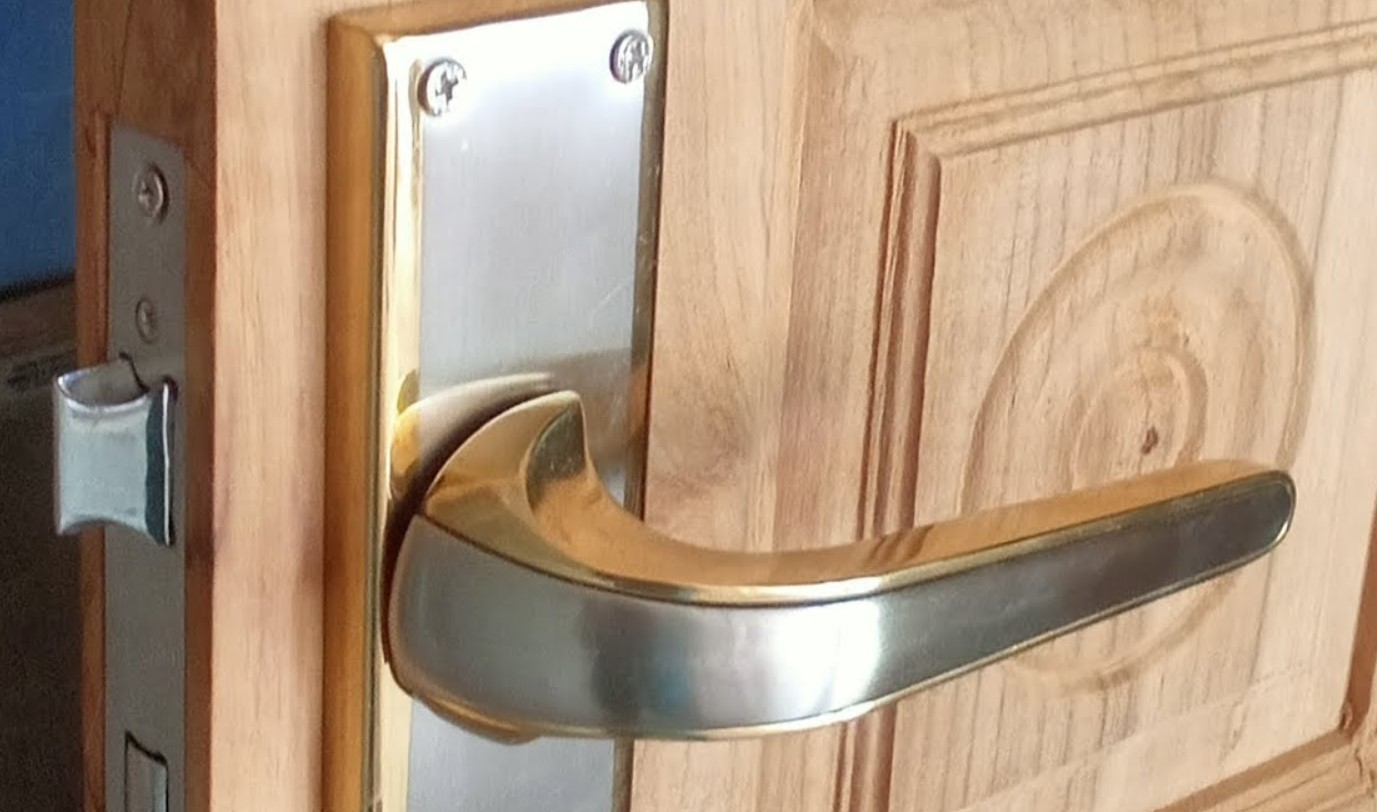

| دسته یا اهرم (Lever / Knob) | باز و بسته کردن درب | در مدلهای اهرمی یا گرد |
| شفت مرکزی (Spindle) | انتقال نیروی چرخش بین دو طرف درب | از داخل مغزی عبور میکند |
| مغزی یا قفل (Latch Mechanism) | مکانیزم زبانهدار برای قفل شدن | داخل بدنه درب نصب میشود |
| زبانه قفل (Latch Bolt) | قفل یا نگهدارنده درب در چارچوب | با چرخش دسته جمع یا باز میشود |
| فنر برگشت (Return Spring) | بازگرداندن دسته به حالت اولیه | درون مغزی یا پشت دسته |
| پلاک یا روزت (Backplate / Rosette) | نگهدارنده بدنه دستگیره | در محل اتصال با درب نصب میشود |
| پیچهای اتصال | اتصال داخلی بین دو طرف دستگیره | گاهی از داخل مخفی میشوند |
| سیلندر قفل (در مدلهای کلیددار) | امکان قفل کردن درب با کلید | در دربهای اتاق خواب یا ورودیها |
ساختار داخلی دستگیره درب چوبی شامل اجزایی مانند اسپینل، سیلندر قفل، پایه و پوشش بیرونی است که همه با دقت باید در کنار هم قرار گیرند تا عملکرد روان و ایمن داشته باشند. در زمان نصب، توجه به تراز بودن دستگیره و همراستا بودن مکانیزم داخلی اهمیت زیادی دارد، زیرا کوچکترین اختلاف میتواند باعث لقی یا گیرکردن دستگیره شود. همچنین رعایت اصول نحوه نصب شیشه سکوریت و یراقآلات در اطراف درب و چهارچوب، مانند انتخاب پیچ و مهره مناسب و قرار دادن یراق در محل استاندارد، تضمین میکند که دستگیره نه تنها محکم نصب شود بلکه طول عمر بیشتری داشته باشد و با مرور زمان دچار مشکل نشود.
نحوه عملکرد دستگیره درب چوبی (مکانیزم داخلی)
مکانیزم داخلی دستگیره بهشکلی طراحی شده که با حرکت دست، نیروی چرخشی ایجاد میشود و این نیرو از طریق شفت به مغزی قفل منتقل شده، باعث جمعشدن زبانه و در نهایت باز شدن درب میشود.
گام به گام:
- چرخش دسته یا اهرم
نیروی مکانیکی ایجاد میشود. - حرکت شفت مرکزی
شفت بین دو طرف درب، این نیرو را به مغزی منتقل میکند. - حرکت مکانیزم زبانه
زبانه داخل قفل جمع میشود و درب از چارچوب آزاد میشود. - بازگشت دسته با کمک فنر
پس از رها کردن دسته، فنر داخلی آن را به حالت اولیه برمیگرداند.
در مدلهای با قفل کلیددار، چرخش سیلندر نیز مکانیزم زبانه را قفل میکند تا دستگیره بدون کلید حرکت نکند.
نحوه باز کردن و بررسی ساختار داخلی دستگیره
گاهی اوقات برای تعمیر، تعویض یا روانکاری، نیاز است دستگیره باز شود. مراحل زیر برای دستگیرههای رایج گرد و اهرمی کاربرد دارد:
ابزار موردنیاز:
- پیچگوشتی دوسو یا چهارسو
- آچار آلن (در برخی مدلها)
- روانکننده (مثل WD-40)
مراحل:
- پیدا کردن محل پیچها
در مدلهای کلاسیک، پیچها در دو طرف روزت (پایه) قابل مشاهده هستند. در مدلهای جدیدتر ممکن است زیر کاور مخفی باشند. - باز کردن کاور دستگیره
برخی دستگیرهها یک کاور چرخشی یا قفل فشار دارند که با پیچگوشتی یا فشار باز میشوند. - خارج کردن شفت
شفت معمولاً با پیچ روی یکی از دستهها فیکس شده است. پس از باز کردن آن، شفت جدا میشود. - باز کردن مغزی قفل (در صورت نیاز)
پیچهای اطراف مغزی را باز کنید و قفل را از لبه درب بیرون بکشید. - بررسی فنر و زبانه
فنر شل یا زنگزده و زبانه گیر کرده، دلایل رایج عملکرد نادرست هستند.
🔧 طبق مقاله Family Handyman، اغلب ایرادات رایج دستگیرههای چوبی با روانکاری و سفتکردن شفت و پیچها قابل رفع هستند.
مشکلات رایج در ساختار داخلی دستگیره و روش رفع آنها
| مشکل | علت | راهحل |
|---|---|---|
| دستگیره لق شده | شل بودن پیچ یا شفت | سفت کردن پیچهای نگهدارنده |
| برگشت نکردن دسته به حالت اولیه | خرابی فنر برگشت | تعویض فنر داخلی یا کل مغزی |
| سفتی در باز و بسته شدن | خشکی شفت یا زبانه | روانکاری با اسپری صنعتی |
| کار نکردن قفل با کلید | خرابی سیلندر یا همتراز نبودن شفت | تعویض مغزی یا تنظیم مجدد |
| چرخش آزادانه دستگیره بدون باز شدن درب | شکستگی شفت یا خرابی مغزی | بررسی و تعویض قطعه معیوب |
نکات مهم در نصب و نگهداری دستگیره درب چوبی
- حتماً از پیچ با طول و ضخامت مناسب استفاده کنید.
پیچ بلند باعث ترک درب و پیچ کوتاه باعث لق شدن میشود. - مغزی باید دقیق با ضخامت درب همخوانی داشته باشد.
در دربهای ضخیمتر از استاندارد، نیاز به شفت بلندتر دارید. - همیشه از تراز برای نصب استفاده کنید.
دستگیره کج باعث فشار ناصحیح و خراب شدن زودهنگام فنر میشود. - هر ۶ ماه یکبار، پیچها و شفت را بررسی و روانکاری کنید.
مخصوصاً در مناطق مرطوب یا با گرد و غبار زیاد. - از برندهای معتبر استفاده کنید.
دستگیرههای ارزانقیمت معمولاً فنر ضعیف و شفت شکننده دارند.
برندهای معتبر دستگیره درب چوبی در بازار ایران
| برند | کشور | کیفیت ساخت | عمر مفید (تقریبی) |
|---|---|---|---|
| Hoppe | آلمان | بسیار بالا | ۱۰–۱۵ سال |
| Roto | آلمان | بالا | ۸–۱۰ سال |
| Kale | ترکیه | خوب | ۶–۸ سال |
| ایرانکلید / فخاران | ایران | متوسط | ۴–۶ سال |
جمعبندی نهایی
| بخش ساختاری | وظیفه | مشکلات رایج | راهکار |
|---|---|---|---|
| شفت مرکزی | انتقال نیرو | شکستگی، شل شدن | تعویض یا سفتکردن |
| فنر برگشت | بازگرداندن دسته | خشکی یا شکستگی | روانکاری یا تعویض |
| مغزی قفل | قفل کردن درب | گیر کردن، زنگزدگی | سرویس یا تعویض کامل |
| دسته (اهرم/گرد) | اعمال نیرو | لق زدن، چرخش آزاد | سفتکردن پیچها یا تعویض کامل |
سوالات متداول
ساختار داخلی دستگیره درب چوبی از چه اجزایی تشکیل شده است؟
دستگیره درب چوبی از بخشهایی مانند دسته، شفت مرکزی، مغزی یا مکانیزم لچ، زبانه، فنر برگشت، سیلندر قفل و پیچهای اتصال تشکیل میشود. این اجزا با هم باعث باز و بسته شدن روان و قفل شدن درب میشوند.
چرا دستگیره درب میچرخد اما درب باز نمیشود؟
این مشکل معمولاً بهخاطر شکستگی شفت یا خرابی داخلی مغزی است. در این حالت نیروی چرخش دسته منتقل نمیشود و زبانه جمع نمیشود. باید شفت بررسی و در صورت شکستگی تعویض شود.
علت برگشت نکردن دسته بعد از رها کردن چیست؟
فنر برگشت داخل مغزی یا پشت دسته ضعیف یا شکسته شده است. این قطعه بهتنهایی قابل تعویض است اما اگر مدل دستگیره استاندارد نباشد، معمولاً تعویض کل مغزی منطقیتر است.
چطور دستگیره درب چوبی را باز کنم و قطعاتش را بررسی کنم؟
ابتدا پیچهای روی روزت یا کاور را پیدا کنید. کاور را باز کنید، سپس پیچ فیکسکننده شفت را باز کرده و شفت را خارج کنید. پس از آن میتوانید مغزی و زبانه را بیرون آورده و اجزای داخلی را بررسی کنید.
برای روانتر شدن حرکت دستگیره چه کاری لازم است؟
سفتکردن پیچها، روانکاری شفت و زبانه با اسپری صنعتی، تمیزکردن مغزی و بررسی فنر برگشت بهترین راهکارهای نگهداری و رفع خشکی حرکت دستگیره هستند.
